Podłączenie sterownika centralnego zamka w Fordzie Focus MK1 może wydawać się skomplikowane, ale z odpowiednimi informacjami i narzędziami można to zrobić samodzielnie. Kluczowe jest, aby postępować zgodnie z instrukcjami, zwracając uwagę na kolory przewodów i ich funkcje. W tym artykule przedstawimy szczegółowy proces instalacji, który pomoże uniknąć typowych błędów i zapewni prawidłowe działanie systemu.
Ważne jest, aby przygotować niezbędne narzędzia, takie jak śrubokręty, obcinaki do przewodów, oraz lutownicę, a także zapoznać się ze schematem elektrycznym pojazdu. Dzięki temu każdy etap instalacji będzie prostszy, a ryzyko wystąpienia problemów znacznie się zmniejszy.
Kluczowe informacje:
- Przygotuj odpowiednie narzędzia: śrubokręty, lutownicę i taśmę izolacyjną.
- Sprawdź schemat elektryczny Forda Focus, aby zrozumieć kolory przewodów.
- Podłącz przewody zgodnie z instrukcją: czerwony do zasilania, czarny do masy, żółty i żółto-czarny do sygnałów.
- Testuj działanie systemu po zakończeniu instalacji, używając pilota.
- W przypadku problemów sprawdź połączenia i stan mikroprzełącznika w zamku.
Jak prawidłowo podłączyć sterownik centralnego zamka w Ford Focus
Podłączenie sterownika centralnego zamka w Fordzie Focus to proces, który wymaga dokładności i staranności. Odpowiednie podłączenie nie tylko wpływa na komfort użytkowania pojazdu, ale także na jego bezpieczeństwo. Ważne jest, aby przed przystąpieniem do pracy zapoznać się z instrukcjami oraz schematami elektrycznymi, które pomogą w prawidłowym wykonaniu instalacji.
W pierwszej kolejności należy zebrać wszystkie niezbędne narzędzia oraz materiały. Następnie, przed przystąpieniem do instalacji, warto upewnić się, że wszystkie elementy są w dobrym stanie i gotowe do użycia. Proces podłączenia sterownika obejmuje kilka kluczowych kroków, które zostaną omówione w dalszej części artykułu. Pamiętaj, aby zawsze przestrzegać zasad bezpieczeństwa podczas pracy z elektrycznością.
Przygotowanie niezbędnych narzędzi i materiałów do instalacji
Aby skutecznie podłączyć sterownik centralnego zamka, potrzebujesz odpowiednich narzędzi i materiałów. Oto lista najważniejszych z nich:
- Śrubokręty – niezbędne do odkręcania i przykręcania elementów w pojeździe.
- Obcinaki do przewodów – używane do cięcia przewodów na odpowiednią długość.
- Lutownica – przydatna do trwałego łączenia przewodów elektrycznych.
- Taśma izolacyjna – służy do zabezpieczania połączeń elektrycznych przed zwarciem.
- Multimetr – pomocny w pomiarze napięcia i sprawdzaniu poprawności połączeń.

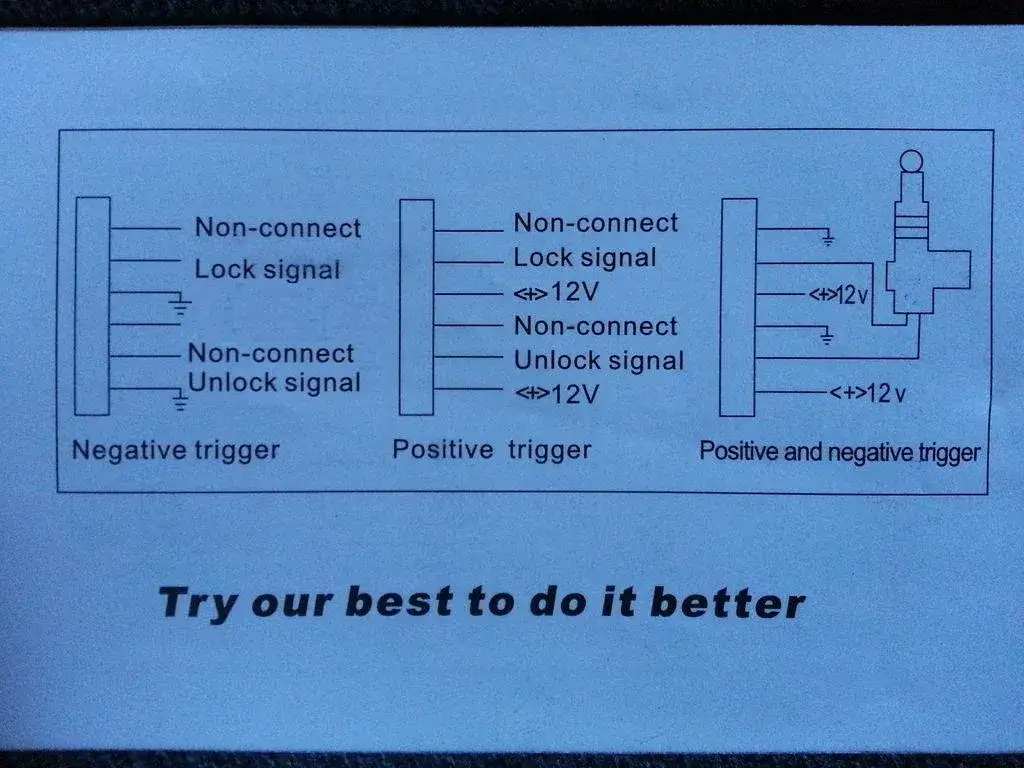

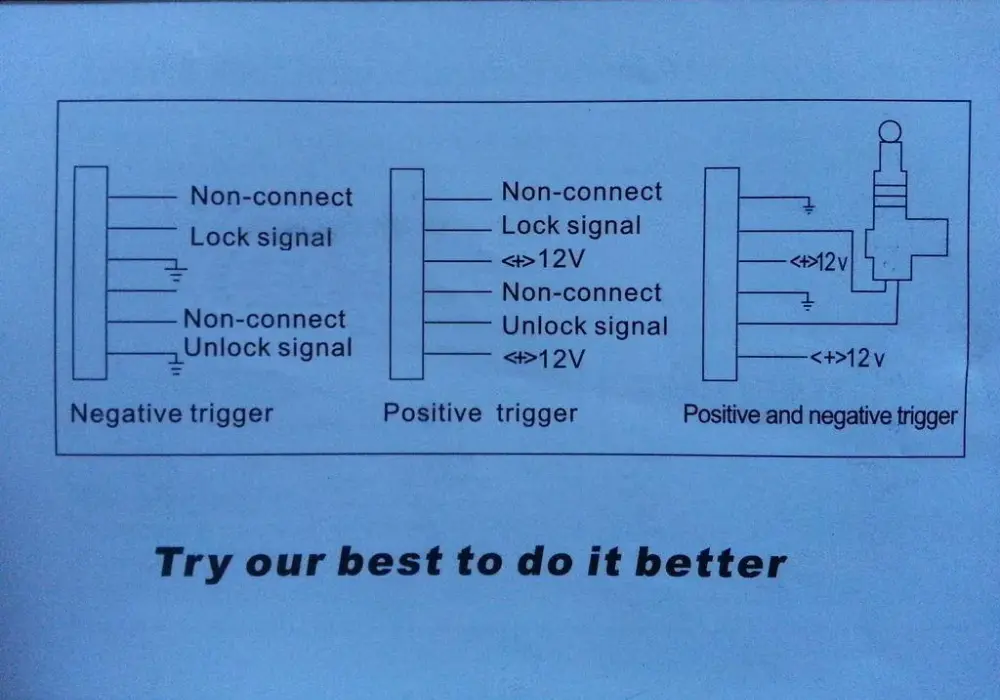

Krok po kroku: podłączenie przewodów do sterownika
Podłączenie przewodów do sterownika centralnego zamka w Fordzie Focus wymaga precyzyjnego podejścia. Każdy krok jest istotny, aby zapewnić prawidłowe działanie systemu. Zaczynamy od przygotowania przewodów, które będą podłączane do sterownika. Upewnij się, że masz wszystkie niezbędne narzędzia oraz schemat elektryczny, aby uniknąć błędów.
Po przygotowaniu, przystąp do podłączenia przewodów. Czerwony przewód należy podłączyć do dodatniego bieguna akumulatora, co zapewni zasilanie dla sterownika. Czarny przewód łączy się z masą nadwozia, co jest kluczowe dla prawidłowego funkcjonowania systemu. Następnie podłącz żółty i żółto-czarny przewód do odpowiednich sygnałów zamykania i otwierania. Warto pamiętać, że w niektórych przypadkach użytkownicy musieli zamienić te przewody miejscami, aby system działał poprawnie.
Podczas podłączania przewodów, unikaj typowych błędów, takich jak nieprawidłowe połączenia lub pomyłki w kolorach przewodów. Zawsze sprawdzaj, czy przewody są dobrze zabezpieczone i nie mają uszkodzeń. Zwróć uwagę na to, aby żadne przewody nie były narażone na przetarcia lub zwarcia, co mogłoby prowadzić do awarii systemu. Prawidłowe wykonanie tych kroków zapewni, że jak podłączyć sterownik centralnego zamka ford focus będzie bezproblemowe i skuteczne.

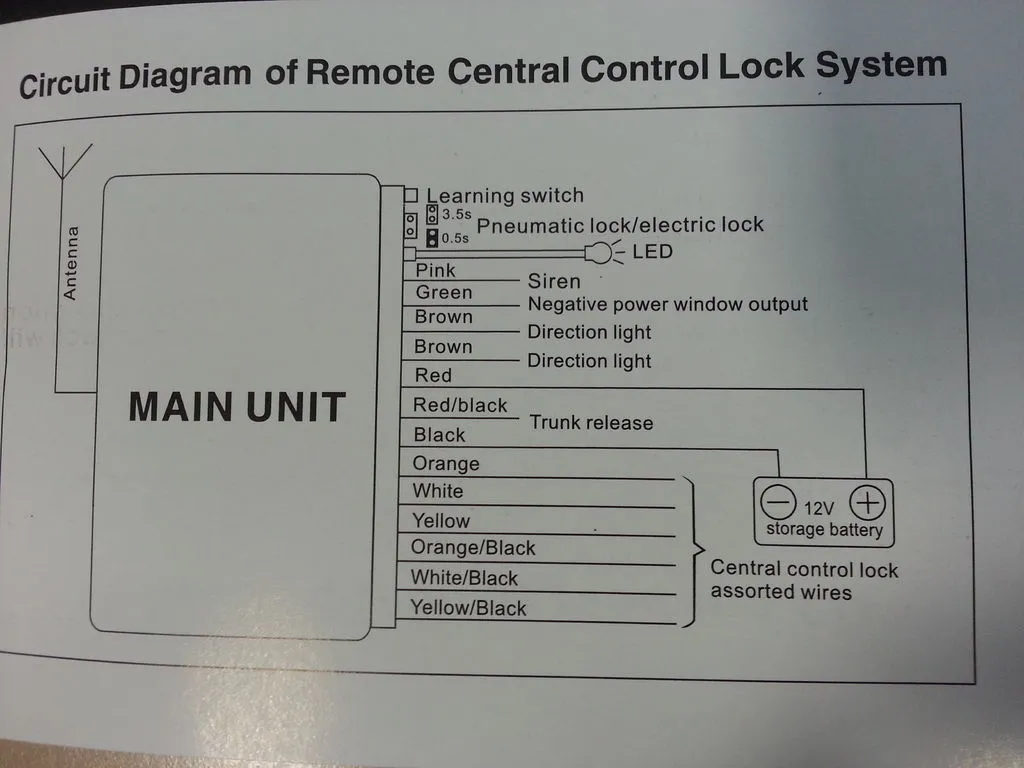

Kolory przewodów i ich funkcje w systemie centralnego zamka
W systemie centralnego zamka w Fordzie Focus, każdy przewód ma swoją określoną funkcję, co jest kluczowe dla prawidłowego działania systemu. Czerwony przewód to przewód zasilający, który dostarcza napięcie +12V do sterownika. Czarny przewód pełni rolę masy, co oznacza, że jest połączony z nadwoziem pojazdu, co jest niezbędne dla stabilności systemu. Żółty przewód jest używany do sygnału otwierania drzwi, natomiast żółto-czarny przewód odpowiada za sygnał zamykania. Dokładna identyfikacja tych przewodów jest kluczowa, aby uniknąć problemów podczas instalacji.
Gdzie znaleźć schemat elektryczny do Forda Focus
Aby znaleźć schemat elektryczny dla Forda Focus, można skorzystać z kilku źródeł. Najlepszym miejscem na początek jest instrukcja obsługi pojazdu, która często zawiera szczegółowe schematy i opisy. Dodatkowo, wiele schematów można znaleźć w internecie, na stronach poświęconych motoryzacji oraz forach dyskusyjnych, gdzie użytkownicy dzielą się swoimi doświadczeniami. Można również poszukać specjalistycznych książek lub publikacji, które skupiają się na elektryce samochodowej, aby uzyskać bardziej szczegółowe informacje.
Wybór lokalizacji montażu sterownika dla łatwego dostępu
Wybór odpowiedniej lokalizacji montażu sterownika centralnego zamka jest kluczowy dla zapewnienia łatwego dostępu oraz wygody użytkowania. Sterownik powinien być zamontowany w miejscu, które umożliwia łatwą obsługę, ale jednocześnie nie naraża go na uszkodzenia. Ważne jest, aby unikać miejsc, które mogą być narażone na działanie wilgoci lub wysokich temperatur, takich jak obszary blisko silnika. Idealnym miejscem jest przestrzeń w pobliżu modułu zamka w drzwiach kierowcy, gdzie dostęp do przewodów jest ułatwiony.
Ochrona sterownika przed wilgocią i wysoką temperaturą
Aby zapewnić długotrwałe działanie sterownika centralnego zamka, należy go odpowiednio zabezpieczyć przed wilgocią oraz wysoką temperaturą. Można to osiągnąć poprzez umieszczenie sterownika w osłonie lub obudowie, która chroni go przed niekorzystnymi warunkami atmosferycznymi. Dodatkowo, warto zastosować materiały izolacyjne, które zapobiegają przegrzewaniu się urządzenia. Upewnij się, że miejsce montażu jest dobrze wentylowane, aby uniknąć gromadzenia się ciepła, co mogłoby wpłynąć na działanie systemu.
Wskazówki dotyczące testowania zdalnego sterowania
Aby skutecznie przetestować funkcjonalność zdalnego sterowania w systemie centralnego zamka, należy wykonać kilka prostych kroków. Po pierwsze, upewnij się, że bateria w pilocie jest naładowana i sprawna, ponieważ słaba bateria może powodować problemy z sygnałem. Następnie, z odległości kilku metrów od pojazdu, naciśnij przycisk zamykania i otwierania drzwi, obserwując, czy system reaguje na polecenia. Ważne jest, aby testować pilota w różnych warunkach, aby upewnić się, że działa zarówno w pobliżu, jak i z większej odległości.
Co robić w przypadku problemów z działaniem systemu
Jeśli system centralnego zamka nie działa prawidłowo, istnieje kilka kroków, które można podjąć, aby zidentyfikować problemy. Po pierwsze, sprawdź, czy przewody są prawidłowo podłączone i nie mają uszkodzeń. Często problemy mogą wynikać z nieprawidłowego podłączenia przewodów do masy lub z uszkodzenia mikroprzełącznika w zamku. Warto również przetestować pilota, aby upewnić się, że działa poprawnie. Jeśli problemy się utrzymują, może być konieczne skonsultowanie się z profesjonalnym serwisem, aby przeprowadzić dokładniejszą diagnostykę.
Jak zintegrować system centralnego zamka z innymi funkcjami pojazdu
Integracja systemu centralnego zamka z innymi funkcjami pojazdu, takimi jak alarm czy systemy monitorowania, może znacznie zwiększyć bezpieczeństwo oraz komfort użytkowania. Warto rozważyć dodanie modułu, który pozwoli na synchronizację centralnego zamka z systemem alarmowym, co umożliwi automatyczne zablokowanie drzwi po uruchomieniu alarmu. Dzięki temu, użytkownik zyskuje dodatkową warstwę ochrony, a także wygodę, ponieważ nie będzie musiał pamiętać o ręcznym zamykaniu drzwi.
W przyszłości, z rozwojem technologii, można oczekiwać, że systemy centralnego zamka będą coraz bardziej zintegrowane z aplikacjami mobilnymi. Umożliwi to zdalne sterowanie zamkami z poziomu smartfona, co znacznie ułatwi życie użytkownikom. Dodatkowo, funkcje takie jak powiadomienia o otwarciu lub zamknięciu drzwi mogą zwiększyć bezpieczeństwo, informując właściciela o nieautoryzowanym dostępie. Warto więc śledzić te trendy i rozważać ich implementację w swoim pojeździe, aby cieszyć się nowoczesnymi rozwiązaniami.
